Board

此開發板是參考 Mediatek Linkit 7697 的整體架構設計而出的產品。想對架構細節有更深入了解的話，可以參考以下連結：

SoC

板子搭載的晶片為 MT7697，是高度整合的系統單晶片，微控制器為含浮點運算功能的 ARM Cortex-M4，帶有內置的 SRAM/ROM 和串列快閃記憶體。支援許多週邊介面，包括 UART、I2C、SPI、I2S、PWM、IrDA 和 ADC。

Wi-Fi 子系統支持 1T1R 802.11b/g/n 無線協定、基帶和 MAC，含有一個可以卸載微控制器運算負擔的網路處理器，旨在滿足低功耗和高輸送量的應用程式。藍牙控制器子系統包含藍牙無線電、基帶、鏈路控制器，同樣使用 32-bit RISC CPU。

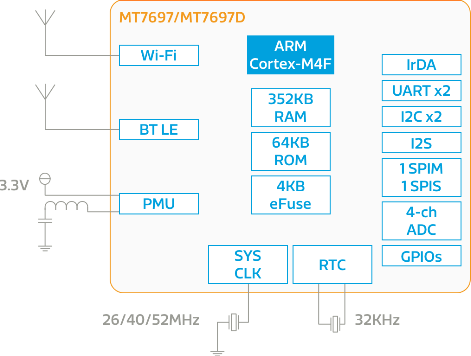

詳細架構如下：
